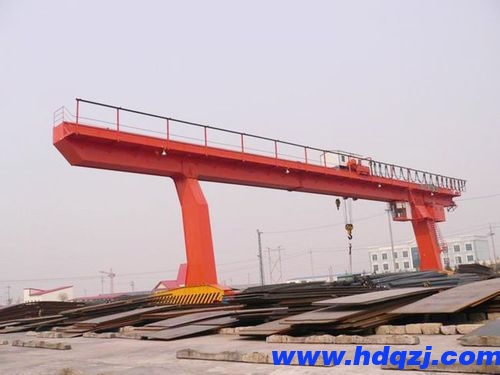

20噸龍門吊電氣設備相關參數介紹

應提供相應的安全滑線。

電氣設備包括電動機保護及控制回路電氣元器件，電氣設備在設計中應考慮工作場地粉塵的影響，并采取必要防塵保護措施，請投標方在投標文件中做專題說明。

電氣設備的安裝、調整及電線管路的敷設所使用導線應在額定負荷基礎上，線徑按增大一級選擇。導線應使用多股銅線，電流回路不小于

2.5mm2，電壓回路不得小于1.5mm2。6nm2及以下導線接頭均應壓接導線接頭，6mm2以上導線應壓接線頭后并掛錫。

敷設在管路內的導線不允許有接頭，穿線管出口段應使用膠皮等封口。露天使用的起重機密封膠皮應滿足戶外使用要求。

所有導線的始末端必須標出與原理圖相同號碼，以方便安裝、檢修。

起重機所有電器設備外殼、固定支架、導線管、小車軌道均應可靠接地。接地線應符合規范要求并標識相色。起重機任意點到電網中性點的接地電阻應小于4歐姆。起重機整個動力線路和操作電路，在測定絕緣電阻時，應接通電氣設備所有環節，其值不小于0.4兆歐。相間絕緣電阻值不得小于0.1兆歐。

每臺行車均安裝超載限制器，要求在90%額定載荷時發出報警信號，105%~110%額定載荷時切斷起升動力源，超載限制器應可以適應1.25倍靜載荷試驗和1.1倍動載荷試驗的要求。

供貨設備設計并提供無線遙控控制器，各遙控器和行車之間應唯一對應，不能出現相互干擾和影響現象。無線遙控控制器的配置由投標方專題介紹。

所有控制按鈕操作電源為36V安全電壓。

每個起吊裝置應設有自復位式限位開關，當超位時，電機斷電;當?shù)蹉^離開限制位置后，保護裝置自動復位。

起重機應配套缺相保護裝置，在發生缺相時,立即切斷電源。
